一、注塑水式模溫機概述
　　注塑模溫機采用原裝進口熱油泵浦，質量可靠，故障少，運行穩定。臺灣進口微電腦控制器，操作簡單易懂，觸摸式內儲、自動演算，省電35%以上。注塑模溫機的功率、安全保護及故障指示系統完善。電控箱與機身采用隔離式，隔熱效果佳，可延長電器零件使用年限。普通水溫電加熱器功率為6KW-30KW溫度在30℃-120℃

二、、注塑水式模溫機特點
　　管路防爆裝置

　　Explosion-proof equipment for pipelines

　　深圳水溫機具有吹氣回水功能

　　Air blowing and return water function

　　回水溫度顯示表

　　Thermometer for return water

　　水溫機有開機自動排氣功能

　　Automatic air-exhausting function after startup

　　加熱功率切換功能

　　Switchover of heating power

　　即時冷卻關機功能

　　Instant cooling return oil shut-down function

　　隔離式電器控制箱. 延長電器使用年限

　　Isolated electric box for longer services lives of electric appliances

　　RS485通訊功能,實現自動化管理.(選購)

　　RS485 communication function for automated management (optional)

　　熱水BY-PASS泄壓回路

　　BY-PASS pressure release loop for hot water

　　多點溫度控制機組可訂作

　　Customizable multi-point temperature control unit

　　水泵馬力和加熱功率可訂作

　　Customizable horsepower and heating power of oil pump

　　電器采用OMRON. FUJI. TE. LG

　　Brands OMRON, FUJI, TE and LG for electric appliances

　　水溫機的溫度控制范圍: 進水溫+15℃→120℃

　　Range of temperature control: +15℃→120℃ for incoming water

　　304不銹鋼一體管路,減少管阻及銹垢

　　304 stainless steel integrated pipelines for less pipe resistance and rust

　　控制方式: 采用進口微電腦或(選購)PLC控制

　　Control mode: imported microcomputer or PLC (optional)

　　安全保護完善,故障顯示, 維修.保養無需專業人員

　　Perfect safety protection, fault display, easy repair and maintenance even without professionals

三、水溫機優勢
　　水溫機的導熱媒介是水，油溫機的導熱媒介是油。因為水的比熱要比油的大，所以在調控溫度相同的情況下，水溫機的媒介導熱效果要好得多。同時，水溫機以水為媒介，只需要連接自來水即可，使用方便，且無污染。

四、水溫機控溫范圍
　　在正常大氣壓下，水的沸點是100℃。因此，在不加壓的情況下，水溫機的控制溫度只能小于等于100℃。在實際應用中，通過加大管路壓力，可以將水溫機的控溫溫度提高到180℃，從而擴大了水溫機的應用范圍。實際控溫溫度大于180℃時，建議采用油溫機。

五、注塑水式模溫機安全保護系統：
　　(1)總電源過電流無熔絲斷路器

　　(2)馬達反轉保護及指示燈

　　(3)自動冷卻關機功能(WMD系列機型)

　　(4)冷卻水缺水保護及指示燈

　　(5)循環泵浦過載保護及指示燈

　　(6)By-Pass泄壓回路

　　(7)意大利自動排氣閥

　　(8)異常警報蜂鳴器

　　(9)開機自動排氣功能

　　(10)出水壓力不足保護功能

　　(11)出水壓力指示表

　　(12)回水溫度顯示表

　　(13)電源欠相保護

六、注塑水式模溫機控溫系統，萬馬力控溫設備通信功能(選購)：
　　(1)RS485、RS232串口通信

　　(2)連接PLC擴展模塊控制

　　(3)Devicenet通信總線

　　(4)外接溫度傳感器(PT100、K型、J型)

　　(5)遠程開關機控制(安全模擬信號)

　　(6)模溫機組聯動控制(安全模擬信號)

　　(7)集成故障警報輸出(安全模擬信號)

　　(8)總電源電纜配置CEE插座及插頭

　　*模溫機采用GRUNDFOS(格蘭富)NB系列120℃熱水泵浦!

　　*可根據客戶要求,設計制造您所需求的模溫機(溫控機)系統!

七、水溫機的應用
　　橡膠擠出行業
　　注塑射出行業
　　密煉機行業
　　特 點FEATURES

　　管路防爆裝置

　　吹氣回水功能(選購)

　　回水溫度顯示表

　　開機自動排氣功能

　　加熱功率切換功能

　　即時冷卻關機功能

　　隔離式電器控制箱. 延長電器使用年限

　　RS485通訊功能,實現自動化管理.(選購)

　　熱水BY-PASS泄壓回路

　　多點溫度控制機組可訂作

　　水泵馬力和加熱功率可訂作

　　電器采用OMRON. FUJI. TE. LG. MOELLER. ABB. WEST.

　　溫度控制范圍: 進水溫+15℃→120℃

　　304不銹鋼一體管路,減少管阻及銹垢

　　控制方式: 采用進口微電腦或(選購)PLC控制

　　安全保護完善,故障顯示, 維修.保養無需專業人員機器規格：

　　風電行業
　　特點

　　管路防爆裝置

　　回水溫度顯示表

　　溫度階梯控制功能

　　高強度冷卻能力

　　開機自動排氣功能

　　加熱功率切換功能

　　RS485通訊功能, 實現自動化管理.(選購)

　　即時冷卻關機功能(選購)

　　熱水BY-PASS泄壓回路

　　防炭黑隔離式電器控制箱

　　多點溫度控制機組可訂作

　　水泵馬力和加熱功率可訂作

　　可采用直接冷卻或(選購)間接冷卻

　　電器采用WEST.ABB. TE. LG.

　　溫度控制范圍: 進水溫+15℃→98℃.

　　304不銹鋼一體管路,減少管阻及銹垢.

　　控制方式: 采用進口微電腦或(選購)PLC控制.

　　安全保護完善,故障顯示, 維修.保養無需專業人員.機器規格：

　　精密注塑行業
　　180度水溫機，針對注塑行業及電子行業的超高精度控溫設備，控溫范圍達到180℃，更最新研制控溫精度上已達到±0.1℃機型(適用鐳射碟片生產)，使水溫機的運用有了更廣闊的空間。

　　1、電腦觸摸式控制，分離式電氣控制，操作簡單易懂。(選購)

　　2、溫度控制表采用日本OMRON、RKC微電腦雙組P.I.D控制，觸措式內儲自動演算，精確可靠，省電35%以上。

　　3、安全保護及故障指示系統完善。

　　4、采用進口高級組件，日本FUJI、OMROU、法國Schneider、德國SIEMENS、臺灣ANLY等。

　　5、吸出模具回油、全負壓運轉等功能。(選購)

　　6、不銹鋼一體成型，管捐小，加熟均勻。

　　7、開機自動排氣功能。機器規格：

八、水溫機如何選型
　　1.特殊的情況需進行計算：

　　A、求加熱器功率或冷凍功率 KW=W×△t×C×S/860×T
　　W=模具重量或冷卻水 KG

　　△t=所需溫度和起始溫度之間的溫差。

　　C= 比熱 油(0.5)，鋼(0.11)，水(1)，塑料(0.45~0.55)

　　T=加溫至所需溫度的時間(小時)

　　B、求泵的大小
　　需了解客戶所需泵浦流量和壓力(揚程)

　　P(壓力Kg/cm2)=0.1×H(揚程M)×α(傳熱媒體比重，水=1，油=0.7-0.9)

　　L(媒體所需流量L/min)=Q(模具所需熱量Kcal/H)/C(媒體比熱水=1 油=0.45)×△t(循環媒體進出模具的溫差)×α×60

　　Q1(原料帶入模具的熱量Kcal/H)=W(每小時射入模具中原料的重量KG)×C×(T1-T2)×S(安全系數1.5~2) T1 原料在料管中的溫度;T2 成品取出模具時的溫度

　　Q2 熱澆道所產生的熱量Kcal/H

　　B、速算法(有熱澆道不適用)

　　1RT=7~8 OZ 1OZ=28.3g(含安全系數)

　　1RT=3024Kcal/H=12000BTU/H=3.751KW

　　1KW=860 Kcal/H 1 Kcal=3.97BTU

　　3、冷卻水塔選用=A+B

　　A、射出成型機用

　　冷卻水塔RT=射出機馬力(HP)×0.75KW×860Kcal×0.4÷3024

　　B、冷凍機用

　　冷卻水塔RT=冷凍機冷噸(HP)×1.25

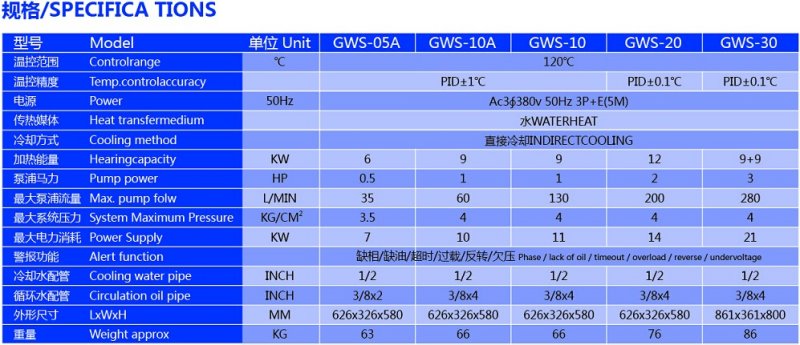

九、注塑水式模溫機規格參數
